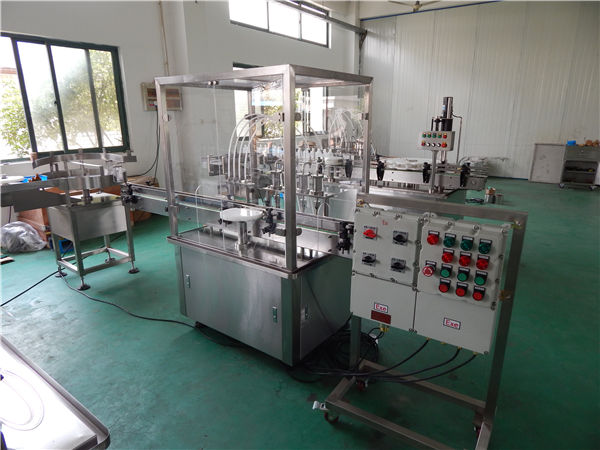

知的高粘度充填機は、農薬EC、SCおよび高粘度材料の充填に適した新世代の改良型体積充填機です。機械全体がインライン構造を使用し、サーボモーターによって駆動されます。体積充填原理により、充填の高精度を実現できます。これは、PLC、ヒューマンインターフェイス、および簡単な操作によって制御されます。機械には、容積調整を容易にする電動スケール重量フィードバックシステムが装備されています。
1.それはPLCによって制御され、高精度の満ちることを実現できる二重ねじ伝達構造を制御するためにサーボモーターによって運転されます。それはガイド柱とリフティングビームをリンクするために別個のボールねじを使用します。ボールねじの切り替えは非常に簡単です。変更を完了することができるのは1人だけで、リフティングビームを分解する必要はありません。他のサプライヤーは、リフティングビームの間にネジを取り付けて、切り替えを困難にします。数人の男性の調整作業が必要です。
2.シリンダーの分解および内部のシーリングパーツのクリーニングに非常に簡単な単一列レイアウトシリンダーおよび高速切り替え固定方法。シリンダーを引き出してシール部品を交換する際の機械への汚染を防ぎます。この構造では、シール部分を変更するときに漏れを実際に回避できます。これにより、運用スタッフの安全性と保護が向上します。これは当社独自の特許技術です。
3. 5年間のR＆Dの経験と市場のフィードバックに基づいて、農薬の充填を測定する三方弁を開発しました。この三方弁は、シンプルな構造、安定した性能、長い作業時間、および信頼性の高いシーリングを備えています。すでに長い間使用されていても決して発生しない漏れを心配する必要はありません。三方弁は、当社独自の特許技術です。
4.シリンダーによって駆動される充填ランサーには、ダイビング充填モードがあり、可変速度充填が一致しています。これにより、発泡しやすい材料を充填する際の発泡が効果的に減少し、ボトルへの汚染が防止されました。一方、個々のシリンダーによって制御される液体ホルダーは、充填ノズルの下に設置されます。充填ノズルがオフになった後、ボトルやシリンダーなどのスペアパーツへの汚染を回避できます。現在、当社のみが特許技術を使用しています。
5.新しい防爆充填ランサーを採用して、ブースターの問題を完全に解決します。
6.個々のシリンダーによって制御される液体ホルダーは、充填ノズルの下に設置されます。充填ノズルがオフになった後のボトルへの汚染を回避できます。
7.材料レベルセンサーは、機械の通常の運転中にレベル位置をチェックするために使用され、さらに高レベルおよび低レベルのチェックおよびアラーム装置があります。フィルターがタンクに取り付けられています（分解が非常に簡単です）。充填の精度と充填バルブの寿命を改善できます。
8.シーリングパーツの耐摩耗性を向上できる最新のPTFEシーリングパーツを使用しています（24か月）。ピストン充填機をSC、ECおよび高粘度に使用できないという問題を解決します。
9.機械全体は、完璧な防食効果を持つステンレス鋼304のフレームを使用します。ステンレス鋼のカバーと強化されたガラスのドアは、充填中の汚れた空気が環境を汚染するのを防ぎます。一方、寸法Φ100mmの排気口は、ガスを排出するための誘導ドラフトシステムに接続された充填ランサーの上部に確保されています。
10.電子制御システムはすべてフランスシュナイダーであり、互換性が優れています。安定性と信頼性が確保されています。シュナイダーは、国内または日本で使用されている他のサプライヤーのシステムと比較して、保護等級、安定性と信頼性、安全性等級、およびその寿命がはるかに進んでいます。
技術パラメータ
主な技術的パラメータ（興味がある場合は、詳細な計画をお送りください） | |
容量： | ≤2500ボトル/時間。 （培地として1000mlの水） |
充填範囲： | 80-1000ml |
充填精度： | （200ml）±1％、（200ml-1000ml）±0.5％ |
適用ボトル直径： | 丸ボトル：Φ（40-100）*（80－230）mm フラット/スクエアボトル（40〜100）*（40〜100）*（80〜230）mm |
電源： | AC380V、50HZ |
空気圧： | 0.6-0.8 MPA |
力： | 2.5KW |
空気消費量： | 200L /分 |
重量： | 約1700Kg |
外形寸法： | 2440×1150×2300（L×W×H）mm2875 mm * 1540mm * 2300 mm（L×W×H） |
いや | 割り当て名 | 原点 | ブランド |
1 | PLC | フランス | シュナイダー |
2 | 入力拡張 | フランス | シュナイダー |
3 | 出力拡張 | フランス | シュナイダー |
4 | タッチスクリーン | フランス | シュナイダー |
5 | 周波数変換器 | フランス | シュナイダー |
6 | サーボシステム | フランス | シュナイダー |
7 | センサー | 日本 | オプテックス |
8 | 近接スイッチ | フランス | シュナイダー |
9 | 電源スイッチ | フランス | シュナイダー |
10 | 圧力スイッチ | 日本 | SMC |
11 | シリンダー | 台湾 | エアタック |
12 | 電磁弁 | 韓国 | F.TEC |
クイック詳細
タイプ：充填機
条件：新しい
アプリケーション：飲料、化学、商品、食品、機械およびハードウェア、医療
包装タイプ：バレル、ボトル、缶
包装材料：ガラス、金属、プラスチック
自動グレード：自動
駆動型：電気
電圧：380V / 50hz
パワー：2.5KW
原産地：上海、中国（本土）
銘柄：NPACK
寸法（L * W * H）：2440 * 1150 * 2300mm
重さ：1000kg
認証：CE GMP ISO
アフターサービスの提供：海外の機械の修理に対応できるエンジニア
満ちる容量：≤2500本/時間（1L）
満ちる範囲：80-1000ml
充填精度：（200ml）±1％、（200ml-1000ml）±0.5％
適当な丸ビン：直径：40-100mm高さ：80-230mm
フラット/スクエアボトル：フラット/スクエアボトル（40-100）*（40-100）*（80-230）mm
空気消費量：200L /分
PLC /タッチスクリーン/インバーター：シュナイダー
シリンダー/ソレノイドバルブ：FTEC
材料：316L + 304ステンレス鋼
キーワード：自動高粘度液体充填機
