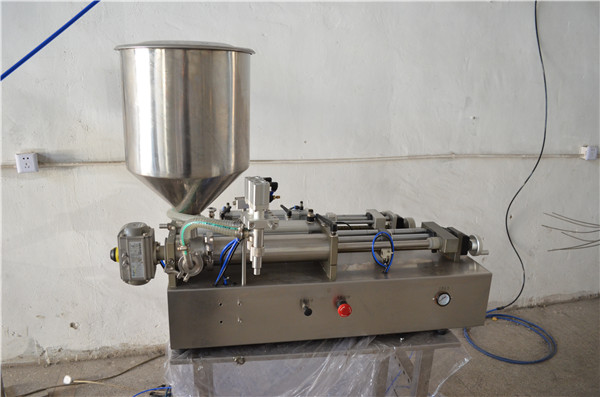

高度な技術を採用し、NP-Sシリーズを設計したNP-S半自動オイル充填機。当社の製品は、操作、精密調整、音量調整、メンテナンス修理などに便利です。
NP-Sシリーズピストンフィラーでは、電気制御回路の代わりに空気圧コンポーネントを使用しているため、特に防爆に適しています。
1.タイプの選択
NP-S半自動オイル充填機のタイプは、ほとんどのお客様が必要とする最大充填量によって分類されています。
NP-Sは、次の6つの基本タイプに分類されます。
NP-S-3（15〜30ml）
NP-S-6（15〜60ml）
NP-S-12（30〜120ml）
NP-S-25（60〜250ml）
NP-S-50（120〜500ml）
NP-S-100（250〜1000ml）
NP-S-500（500-5000ml）
2.動作原理
NP-Sの動作原理は次のように説明されています。シリンダーが前後に動くとピストンが往復運動するため、材料タンクの前面に負圧が発生します。
シリンダーは、ピストンが戻るときにピストンを引き戻します。これにより、材料タンクの前面が負圧になります。次に、貯水池内の材料は、取水ソフトパイプと3方向パイプを介して大気中に材料タンクに送り込まれます。
シリンダーは、反転するとピストンを前方に引き込みます。その間、一方向弁が開き、絞り出された材料が材料タンクから出口の柔らかいパイプを通ってノズルに逃げることができ、ノズルが材料をボトルに分配します。充填ノズルは材料を吸引するときに閉じられ、逆も同様です。このようにして、充填が完了すると。
当社のNP-Sは、通常のすべての容器に対して高い精度と安定性を備えています。これは、各充填が単一の機械的な動きであるためです。
3. NP-Sの機能
1）NP-S半自動オイル充填機は圧縮空気で制御されているため、防爆に特に適しています。
2）静電気や感電は発生しません。接地は不要です。
3）空気圧制御と力の位置を使用するため、充填精度は3/1000以内です（最大充填量に基づく）。
4）クラッシュストップが必要な場合は、空圧スイッチのみをオフにすることができます。ピストンは初期位置に戻り、充填が停止します。
4.マシンを起動する前のチェックと操作のシーケンス
起動する前にマシンを確認する必要があります。機械部品や電気部品に異常があると、機械が故障したり、怪我をする恐れがあります。
チェックと操作の内容は次のとおりです。
1）前面と背面のハンドルが締められていることを確認してください。
2）三方の両端にあるクランプが締められていることを確認してください。
3）水平ビーム、垂直ビーム、およびノズルを固定するために使用される2つのクロス固定具がしっかりと固定されていることを確認します。
4）空気圧供給をオンにし、圧力が8kg / cm2未満である
5）空気供給をオンにします。
（注：材料なしでの長時間の作業は固く禁じられています。）
5.充填量の調整
充填量は、ユーザーが希望する容量（ml）または重量（g）に依存します。材料の比重は大きく変動するため、サーベイメーターの同じデータがすべての材料に適用できるとは限りません。距離制御スイッチは、正確なデータを取得するために対応できます。
詳細な操作は次のとおりです。
1）粗調整：前進空気制御スイッチを調整するには、調整ネジを左右に動かします。バックホール空気制御スイッチのネジを適切に調整して、満足のいく位置に到達します。
2）計量カップまたはスタッフボトルをノズルの下に置きます。 （注：完全な材料タンクは高精度を保証し、逆も同様です。）カップまたはボトルを電子天びんに載せて、充填量が正確かどうかを確認します。
3）それでもエラーが存在する場合、ハンドホイールを介してバックホール距離制御スイッチを調整することが不可欠です。アジャスターを左にスライドすると、充填量が増加し、逆も同様です。
4）適切な充填量と精度に達するまで繰り返し調整します。
6.充填速度の調整
充填速度は、次の5つの要因によって決定されます。
1）材料の速度と吸気管の長さ
2）ノズルの寸法。ノズルが大きいほど、充填が速くなります。
3）発泡の程度。泡状の材料を充填するときは、速度を遅くした方が良いでしょう。
4）記入する量。充填量が多い場合は、低速で充填してください。
5）充填精度。高い精度が必要な場合は、充填速度を減速する必要があります。
操作を調整するためのヒント：
1）前後の速度制御バルブを固定している調節可能なナットを緩めます。
2）フロント一方向スロットルバルブのハンドルを時計回りに回し、シリンダーの前進が減速すると充填速度が低下します。
3）フロント一方向スロットルバルブのハンドルを反時計回りに回し、シリンダーの前進が加速するにつれて速度を上げます。
4）後部一方向スロットルバルブのハンドルを時計回りに回します。シリンダーのカウンターマーチとして吸入速度が低下します
7.充填精度の調整
充填エラーは主に、充填量、充填速度、アップバルブとダウンバルブのオンオフ周波数によって決まります。オンオフ周波数は、材料の粘度に関連しています。粘性の高い材料ほど、オンオフ周波数が低くなります。
バネ力を変更すると、オンオフ周波数を調整できます。バネ力が増加すると、この周波数は増加します。
充填量を測定するか、オペレーターの経験により、適切なばね力を得ることができます。
8.メンテナンスと修理
この機械を洗う前に、中に残っているすべての材料をきれいにした後、貯水池に適度に洗ってください。温水を使用することをお勧めします。確かに、必要に応じて、泡、アルコール、その他の洗顔料が利用できます。
洗濯中、すべてのシールが作業位置にあることを確認してください。クリーンアップされるまで、このマシンを継続的に実行し続けます。需要が厳しくない場合は、この簡単な方法をお勧めします。または、シリンダー、ピストン、シール、ノズル、ホッパーなど、材料に接触しているすべての部品を完全に洗い流してください。どのシールも見逃せません。次に、壊れたシールと摩耗したシールを交換します。
